Hochspannungskondensator Eigenbau
Eigenbau eines Hochspannungs Papier-Öl Kondensators
Man beachte den sehr gelungenen Banner hier...war ne schei#*~$ Arbeit!
Nachdem ich meine ersten Erfolgreichen Gehversuche im Bereich der Hochfrequenten Hochspannung gemacht habe, benötigte ich für weitere Experimente einen Hochspannungsfesten Kondensator. Doch woher nehmen? Kaufen ist mehr zu teuer. Leyender Flaschen zu groß und man kann sie nicht in die Ecke stellen und vergessen. Also etwas nachgedacht und an alte Papier-Öl Kondensatoren erinnert. Was habe ich alles da? Genau.. Bierdeckel mit Öl getränkt als Dielektrikum und Alufolie als Elektroden dazwischen. Gedacht, getan...

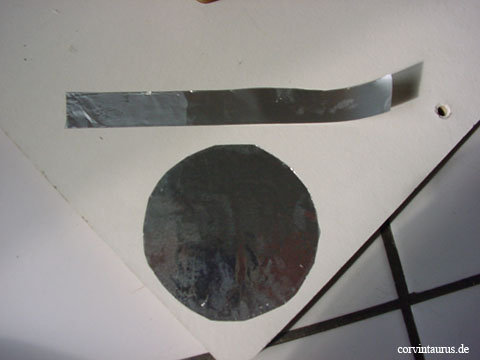

Dasa Augangsmaterial war neben Bierdeckel auch Alufoliestücken. Ich habe nicht alle einzeln
ausgeschnitten! Mehere Lagen und los gings! Eventuell beim Nachbau gleich den "Lolli" in
einem Stück ausschneiden.
Doch bevor man anfängt, sollte man alle Bierdeckel über Nacht in einem Bad aus Öl liegen lassen,
um das sie sich damit vollsaugen können. Bei mir haben die fast einen halben Lieter Öl aufgesaugt!

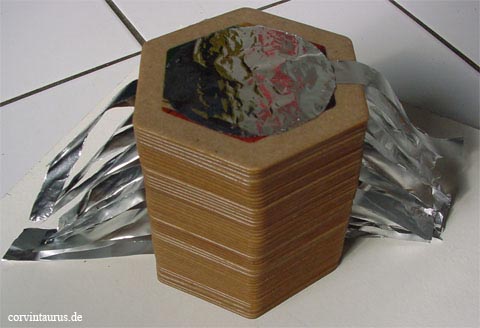

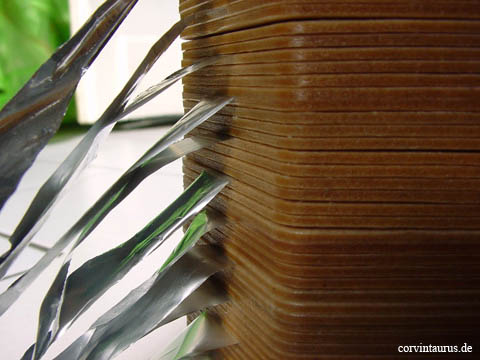

Nun einfach immer abwechselnd zwei Bierdeckel, eine Aluolie nach rechts, zwei Bierdeckel

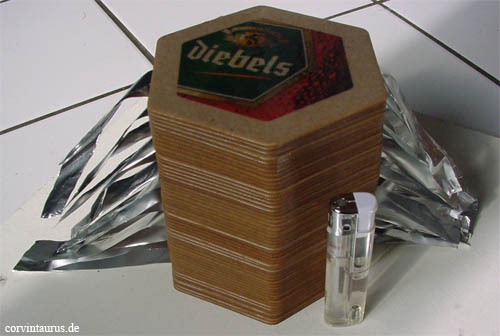

und eine Alufolie nach links u.s.w Anhand dem Feuerzeug sieht man die ungefähre Größe.
Hier sieht man schön die Verteilung für alle die, die sich mit Buchstaben nicht so auskennen ;-)

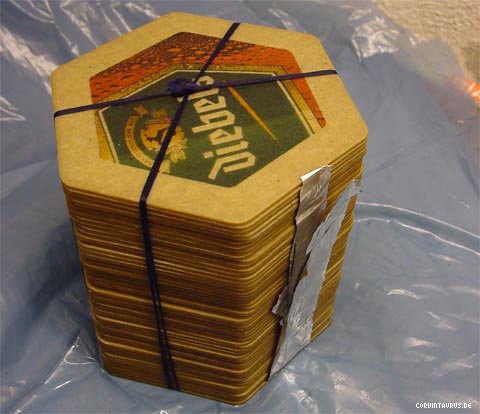

Nun alles sauber zentrieren und mit stabilem Faden / Schnur zusammenbinden wie ein Paket. Nicht
allzu stark pressen, da durch den Druck zwischen den Bierdeckeln, der eventuell nicht
entweichen könnte ein so hoher Druck entsteht das plötzlich der Stapel wegrutscht und die
Arbeit für die Katz währe.

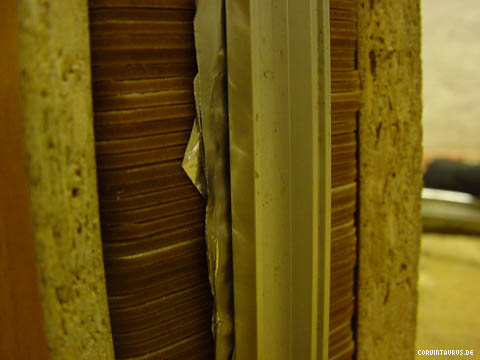

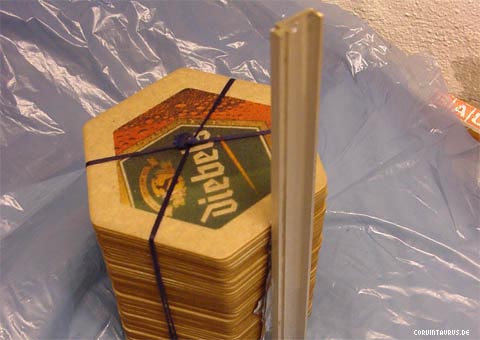

Die jeweiligen Anschlusslaschen werden flach der ganzen Länge nach an die Seite gelegt und probehalber
mit der Stromabnehmerschiene glatt gedrückt.

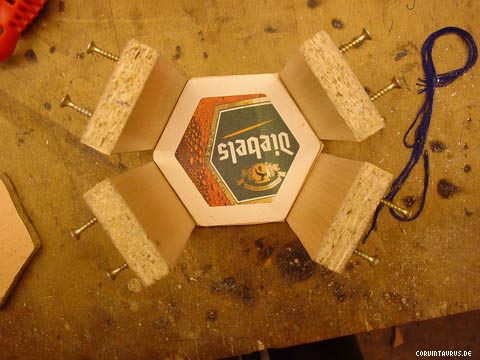

Die Bierdeckel als Vorlage für den Mehreckigen Aufbau des "Käfigs". Ich denke da sollte man
einfach mal eigeninitiative zeigen und kreativ sein. Nur, sollte es kein Metall sein.
PS: Tests haben ergeben, das MDF Holz in Öl selbst nach Wochen kaum an Volumen zunimmt!

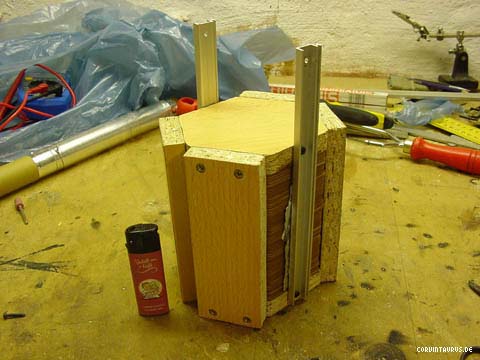

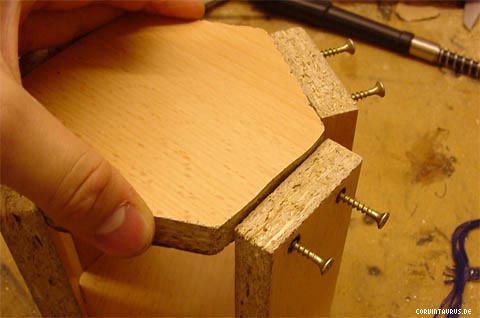

Zu jedem Töpfchen kommt ein Deckelchen :-)
So, ratzefatz alles zusammen gespaxt und fertig war das Objekt! Noch ein oblikatorisches
Feuerzeug danaben, worauf ich nicht tiefer eingehen möchte!
Ahhhh, nicht 100%ig plan das ganze.. ob das gute Ergebnisse zu Tage fördert?

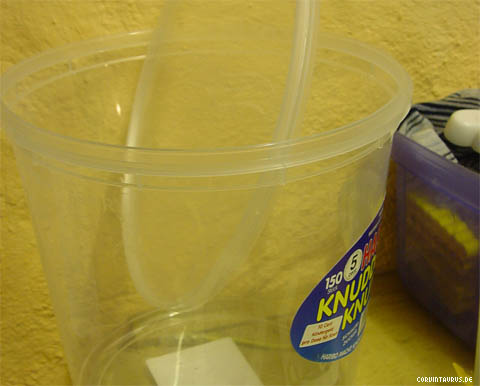

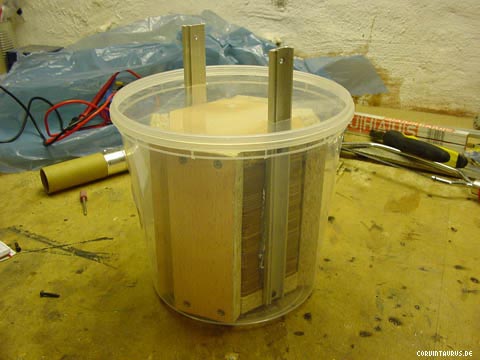

Erstmal muss nen Eimer her. Die letzten Schaumwaffeln waren offensichtlich lecker und der Eimer
war meiner. Er sollte von der höhe her auch passen!
Das Objekt hineingestellt und die beiden Ausparrungen im Deckel geschnitten, gebrannt, geschmolzen,
gefräst oder was auch immer...

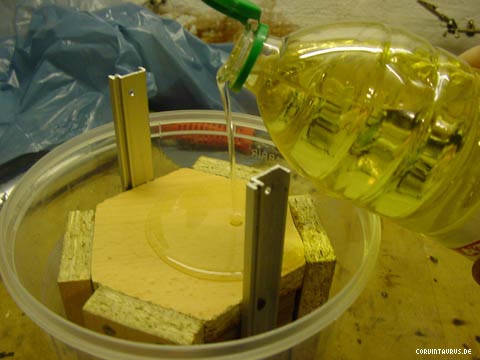

Und nun gehts ans Ölige! Allerbestes Salatöl aus rein Tierischen Anbaugebieten als
bestes flüssiges Dielektrikum was ich für wenig Geld auftreiben könnte.
Und was soll ich damit? Alles rein...immer rein damit! Wenn was übrig bleibt, immer schön
hinter die Binde kippen... glug glug...

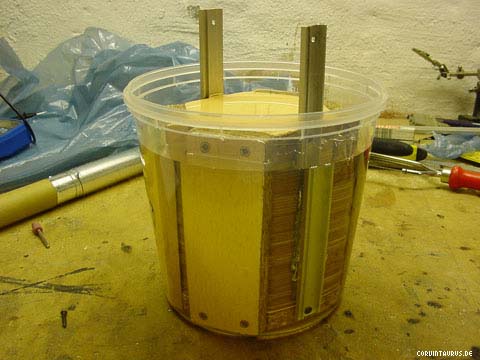

Da geht aber noch was. Das Öl sollte einen 5mm starken Film über dem Objekt haben.

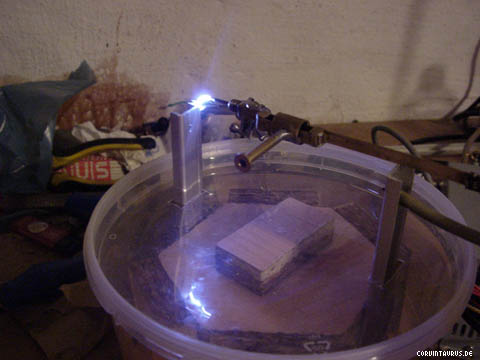

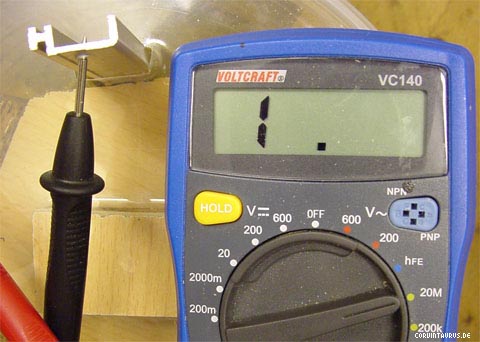

Laut dem Multimeter habe ich keinen DIREKTEN Kontakt zwischen den Polen, doch ist das KEINE
Isolationsmessung! Ich messe hier mit gerade mal 9V an einem Hochspannungskondensator. Das ist wie mit
Kanonenkugeln nach Spatzen schiessen. Ich kann hier nur den direkten Durchgang bis 500Ohm oder so messen!
Zudem hat Salatöl auch einen Wassergehalt von immerhin ca.35% was den Leitwert noch zusätzlich
verschlechtert!
Der Test lief nicht befriedigend, aber ausreichend. Heute (15.06.09) habe ich den Kondensator
nach mehr als einem halben Jahr offiziell zu dem Sperrmüll zugetan! Das Teil ist mir schon umgekippt,
hat mir die halbe Werkstatt versaut und wollte dann noch Platz wegnehmen. Ab in den Müll damit!
Sollte das jemand nachbauen wollen, gebe ich einige Tipps mit auf den Weg, die meiner Erfahrung entspringen die ich hier gemacht habe.
- anstatt Salatöl lieber Transformatoröl nehmen
- anstatt Aluschienen welche Eloxiert sind, lieber Messing oder Kupfer
- den Behälter unbedingt dicht bekommen mit einem Überdruckventil
Viel Spaß noch und wenn ihr was versaut oder ihr euch verletzt, seid ihr selbst schuld! Ätsche Bätsch :-P
