Verguss eines Zeilentrafos in Wachs


corvintaurus_hochspannung_zvs_wachs_banner
Eingissen eines Zeilentrafos zwecks Isolation in Wachs

zurück zur Vorseite


Nachdem mir nun bei dem Diodensplittrafo aufgefallen war, das der mir Gleichspannung liefert und ich den nicht an eine TV-Hochspannungskaskade anschließen kann, entschied ich mich, den alten Zeiletrafo wieder auszukramen. Problem war nur die üblen Überschläge bei Betrieb. Und, da ich vor habe, ihn mit noch mehr Eingangsspannung zu betreiben, muss ich Isoliert werden. Bester Werkstoff war Wachs und ein billiges Glasgefäß. 30Teelichte 1€+ein Glas 1€ und gut war es. Hier die Bilder.

corvintaurus_hochspannung_zvs_wachs_1

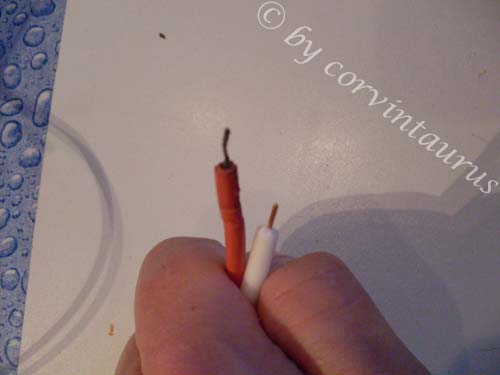

zunächst musste ein Ersatz für Hochspannungskabel gefunden werden. Es bot sich an, ein Koaxial HF Kabel zu nehmen und es seinem Schirm und der äußeren Isolierung zu berauben.


corvintaurus_hochspannung_zvs_wachs_2

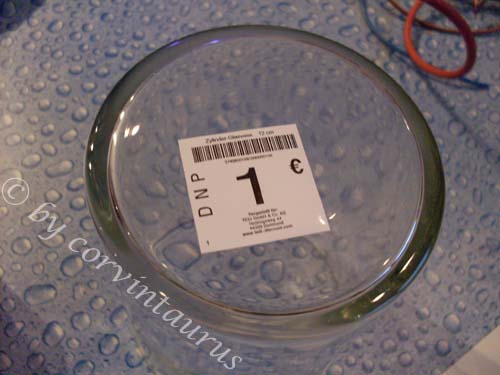

hier das billige Glas


corvintaurus_hochspannung_zvs_wachs_3
und die Teelichte...


corvintaurus_hochspannung_zvs_wachs_4

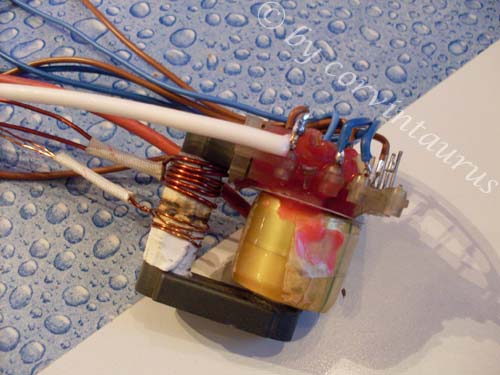

Nun alles angelötet, und auch ausgerichtet. Einige Spulenanschlüsse habe ich nach außen geführt, man weis ja nie!


corvintaurus_hochspannung_zvs_wachs_5

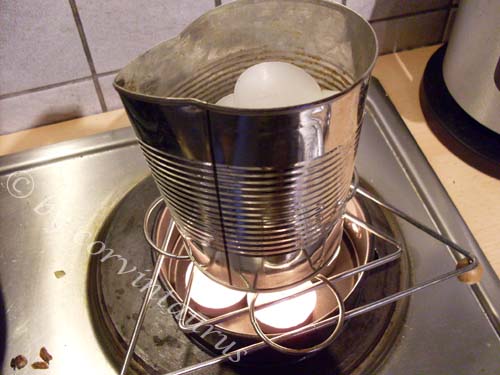

Nun alles in einer eigenwilligen Konstruktion verflüssigt.


corvintaurus_hochspannung_zvs_wachs_6

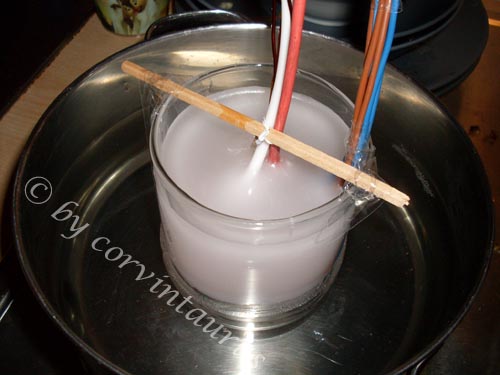

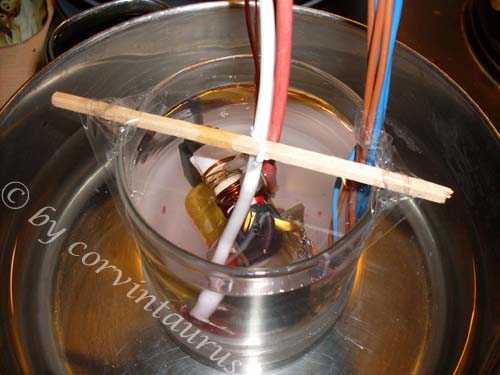

So, nun noch alles in den Behälter gießen und warten.


corvintaurus_hochspannung_zvs_wachs_7

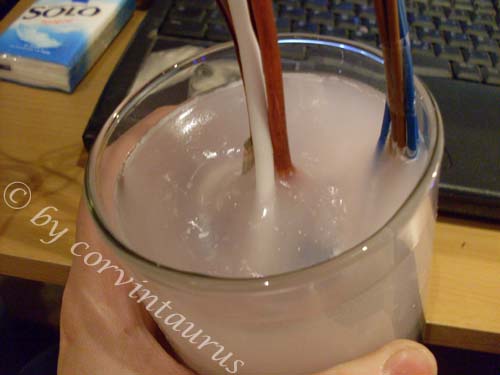

Wenige Stunden später, war es soweit fest, das es transportiert werden konnte.


corvintaurus_hochspannung_zvs_wachs_8
Doch was ist das?? Da zog sich das Wachs um die Kabel wie eine Wellenform in das Glas zurück. Es zog sich zusammen. Der tiefste Punkt liegt nun mehre cm unter normal. Muss später nachgefüllt werden.


So, könnt ihr alles nachmachen. Das hier ist nur ein Vorschlag und noch nicht Praxiserprobt. Copyright liegt bei MIR!!!!!
