Symmetrische Doppelnetzteilplatine
Die Netzteilplatine ist das Herzstück des Verstärkers. Ich habe es individuell und auf Lochraster aufgebaut. Zwei größere Ringkerntransformatoren bilden die Versorgung, starke Dioden die Gleichrichtung und Elektrolytkondensatoren die Stütze und Siebung. Die Stützkondensatoren sind etwas schwach bemessen, haben sich aber als ausreichend erwiesen. Jeder Stützkondensator hat 2200µF auf 50V, macht pro Potentialausgang 4400µF. Insgesammt habe ich also 17600µF verbaut. Hier die Bilder.

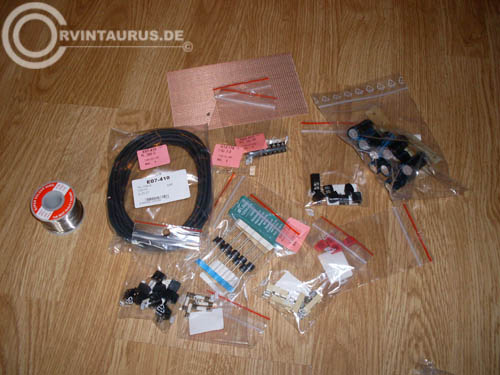

Ersteinmal alles bestellt bei Reichelt. Auch gleich noch ne neue Rolle Lötzinn. Bei den Kondensatoren, muss man sehen
was man günstig bekommt. Rastermaß ist bei mir 7,5mm.

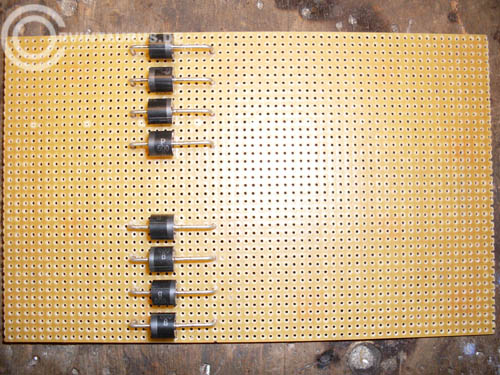

Zu erst, habe ich die Gleichrichterdioden verbaut. Für diese wird es nötig sein, die
vorgebohrten Löcher zu vergrößern.

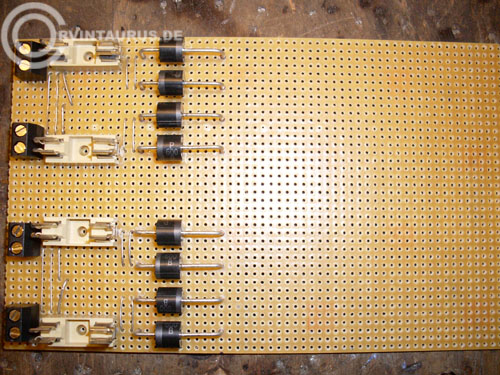

Darauf folgen die Anreihklemmen und die Sicherungshalter.

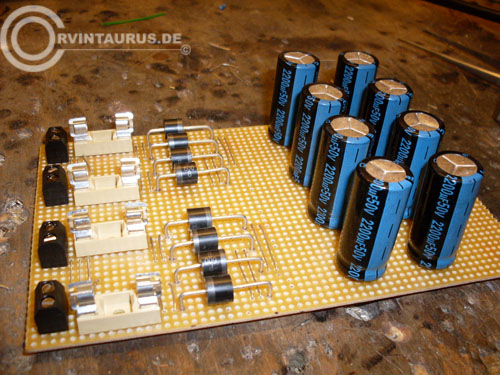

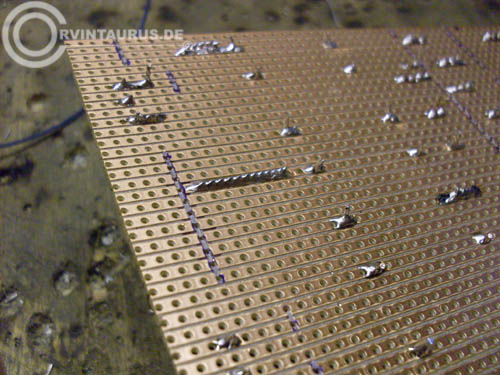

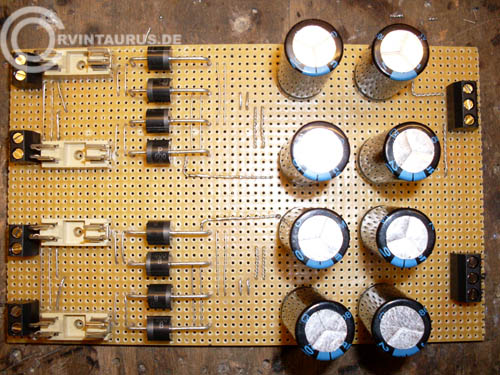

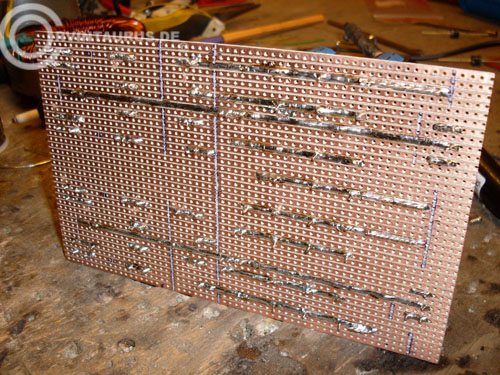

Nun die Kondensatoren und die restlichen Drahtbrücken. Ich kann nur empfehlen ALLE verbindungen auf der
Kupferseite mit Lötzinn nachzuziehen, oder gar mich einem 1mm² Kabel zu verstärken. Schaden wird es nicht.

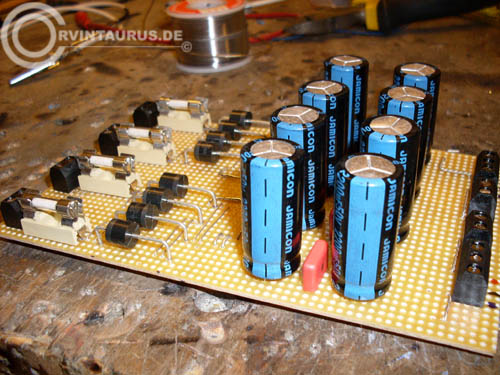

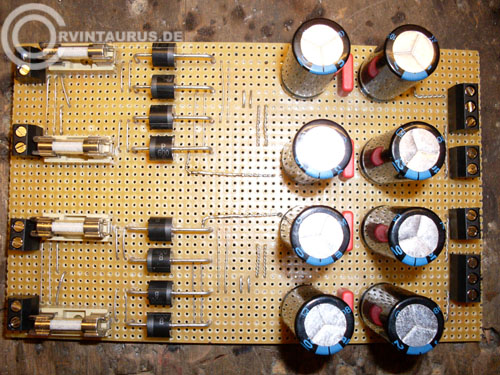

Zwischen den großen Elektrolytkondensatoren, kommen noch kleine WIMA Folienkondenstoren parallel zu den Elkos.
Schön, Schön, ...
text
text
text
Nachbauen, auf eigene Gefahr hin!...Layout oder Schaltplan gibt es so nicht...war aus dem Kopf und mit Lochmaster gezeichnet worden.
